这回我们用祖传的数据来画一个雷达图

绘制边框

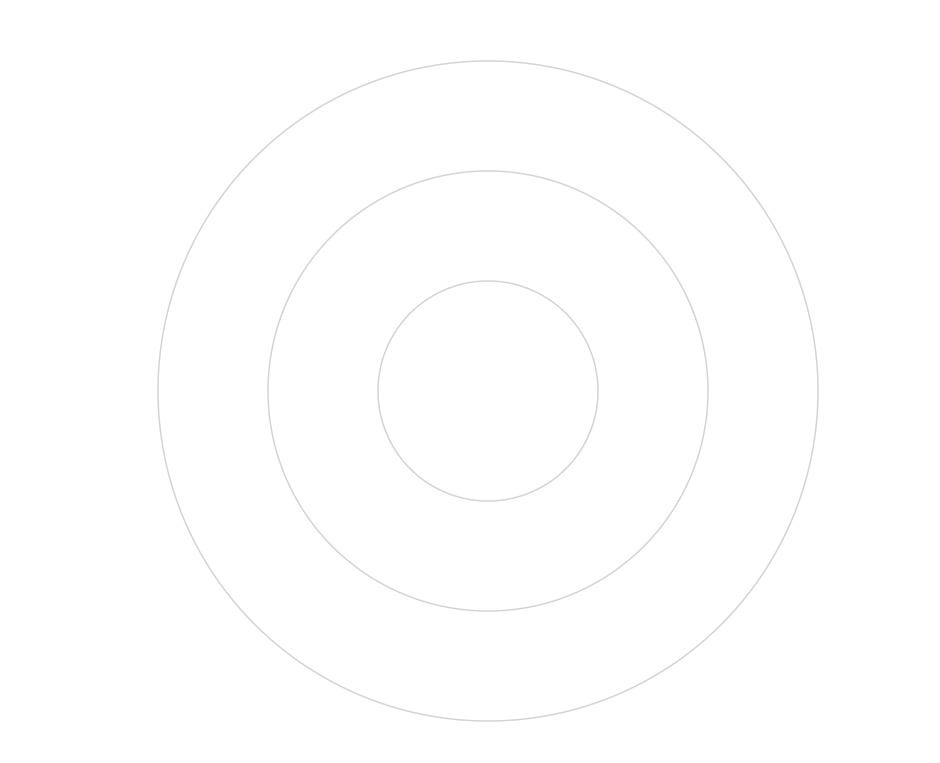

参数和数据载入的过程和之前别无二致，准备工作完成之后，我们先来绘制几个同心圆，来作为雷达图的基础边框

1
2
3
4
5
6
7
8
9
const axis = bounds.append("g")

const gridCircles = d3.range(4).map((d, i) => (
    axis.append("circle")
        .attr("cx", dimensions.boundedRadius)
        .attr("cy", dimensions.boundedRadius)
        .attr("r", dimensions.boundedRadius * (i / 3))
        .attr("class", "grid-line")
))

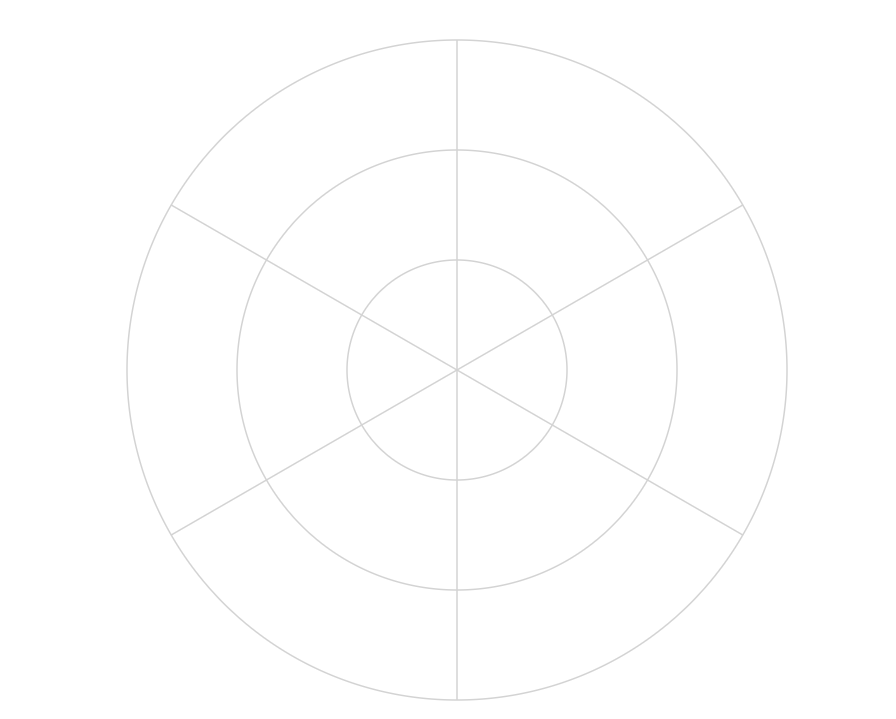

我们准备在雷达图上显示六种属性，因此接下来我们要画对应的六个坐标轴，和同心圆一样，我们也可以用map来实现

1
2
3
4
5
6
7
8
9
const gridLines = metrics.map((metric, i) => {
    const angle = i * ((Math.PI * 2) / metrics.length) - Math.PI * 0.5
    return axis.append("line")
        .attr("x1", dimensions.boundedWidth / 2)
        .attr("x2", Math.cos(angle) * dimensions.boundedRadius + dimensions.boundedWidth / 2)
        .attr("y1", dimensions.boundedHeight / 2)
        .attr("y2", Math.sin(angle) * dimensions.boundedRadius + dimensions.boundedWidth / 2)
        .attr("class", "grid-line")
})

数据绘制

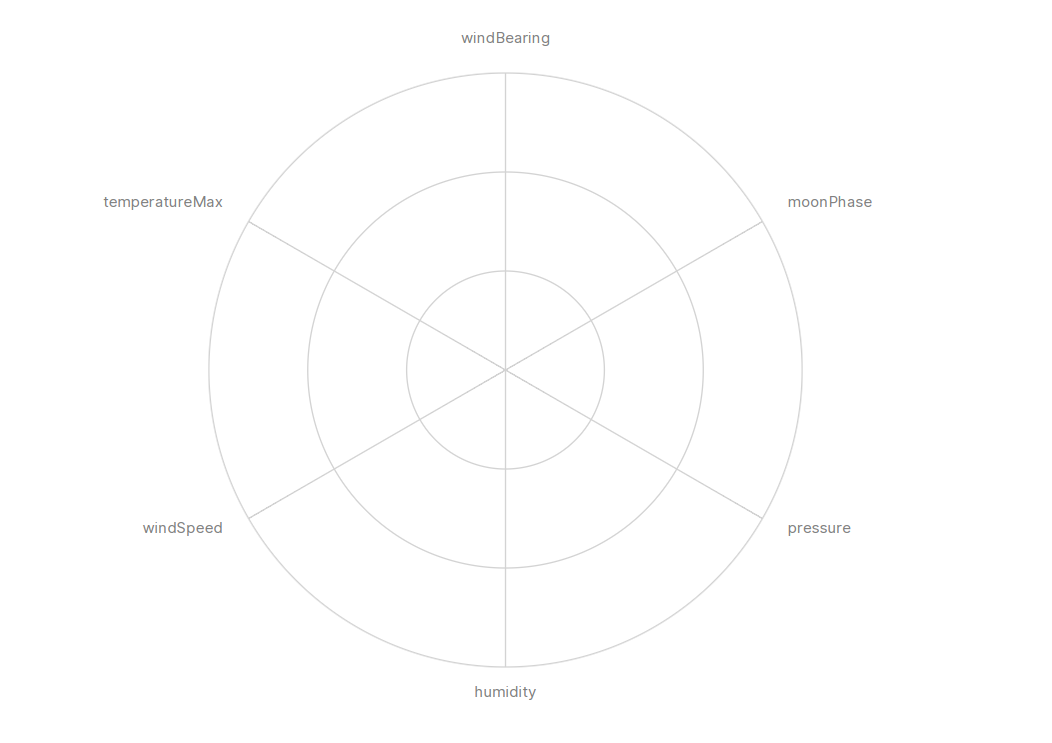

首先我们将要展示的属性标注在画出来的同心圆的边界上

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
const labels = metrics.map((metric, i) => {
    const angle = i * ((Math.PI * 2) / metrics.length) - Math.PI * 0.5
    const x =
        Math.cos(angle) * (dimensions.boundedRadius * 1.1) + dimensions.boundedWidth / 2
    const y =
        Math.sin(angle) * (dimensions.boundedRadius * 1.1) + dimensions.boundedHeight / 2
    return axis.append("text")
        .attr("x", x)
        .attr("y", y)
        .attr("class", "metric-label")
        .style("text-anchor",
            i == 0 || i == metrics.length / 2 ? "middle" :
            i < metrics.length / 2 ? "start" : "end"
        )
        .text(metric)
})

text-anchor是对给定点的对齐方式，因为我们是标注在圆周外边的，所以肯定有文本的开头在给定点，文本的结束位置在给定点和文本的中点在给定点三种，因此我们需要根据其下标决定对齐方式

然后将数值在图表上表示出来，这里我们希望画一个闭合的图形，所以采用d3.lineRadial()，需要设置角度和半径，.curve(d3.curveLinearClosed)则将最后一笔连上，形成闭合图形

1
2
3
4
5
6
7
8
9
10
11
12
13
const line = bounds.append("path")
    .attr("class", "line")

const drawLine = (day) => {
    const lineGenerator = d3.lineRadial()
        .angle((metric, i) => i * ((Math.PI * 2) / metrics.length))
        .radius((metric, i) => metricScales[i](+day[metric] || 0))
        .curve(d3.curveLinearClosed)
    const line = bounds.select(".line")
        .datum(metrics)
        .attr("d", lineGenerator)
        .style("transform", `translate(${dimensions.boundedRadius}px, ${dimensions.boundedRadius}px)`)
}

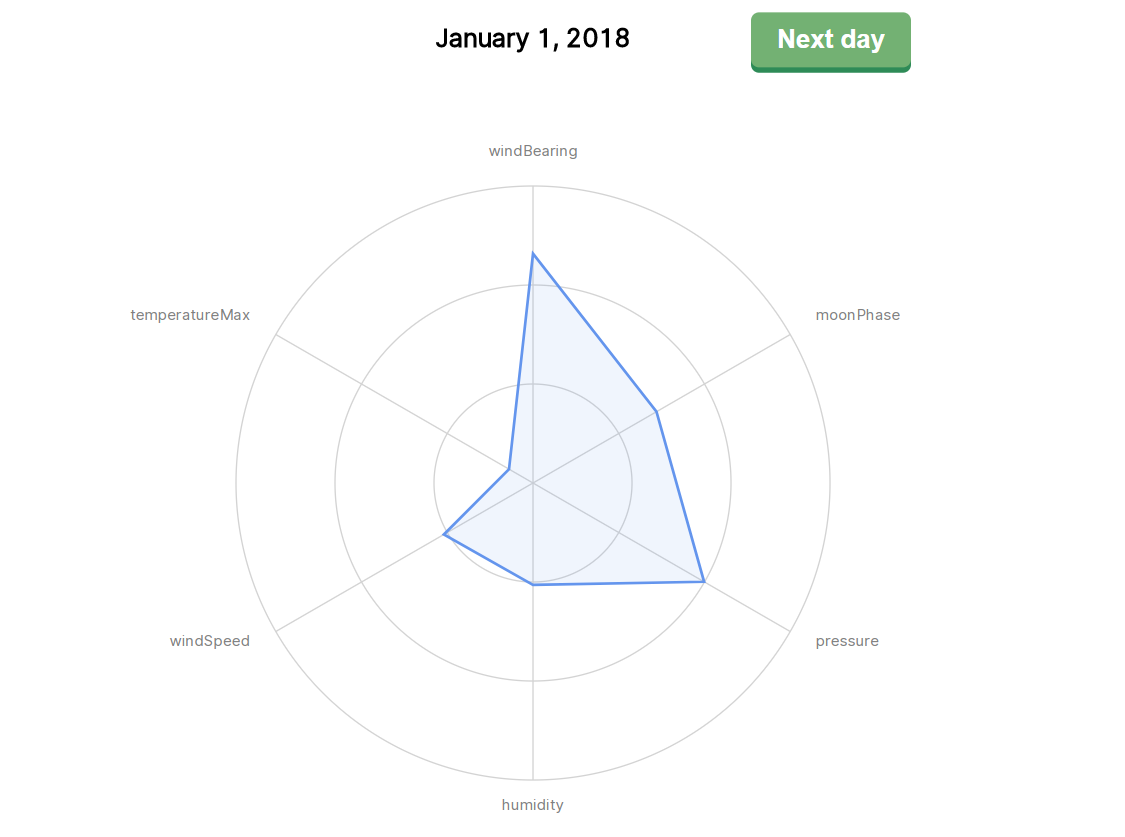

最后我们加入按钮用于切换对应的日期，显示对应的属性

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
let activeDayIndex = 0
const title = d3.select("#title")
const dateFormatter = d3.timeFormat("%B %-d, %Y")

const updateChart = () => {
    title.text(dateFormatter(dateAccessor(dataset[activeDayIndex])))
    drawLine(dataset[activeDayIndex])
}

updateChart()

d3.select("#show-next-day").on("click", e => {
    activeDayIndex = (activeDayIndex + 1) % (dataset.length - 1)
    updateChart()
})

[演示地址]
